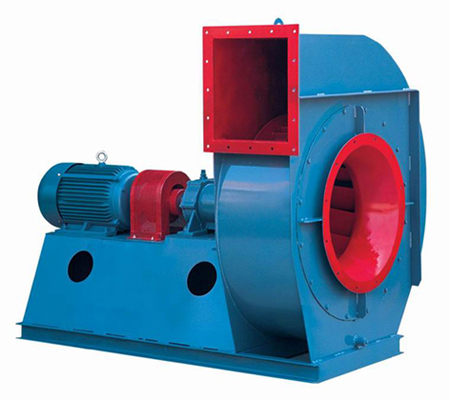

周口風機Y8-24鍋爐離心風機

周口風機Y8-24鍋爐離心風機

        Y8-24型鍋爐離心風機是為適應燃用各種煤質并配有消煙除塵裝置的（1、2、4T/H）工業鍋爐配套而高等的。凡進氣條件相當，性能又相適應者均可選用。但最高溫度不得超過250°C，且在引風機前必須加裝效率不低于85%的除塵裝置，以降低進入風機的煙氣含塵量，提高風機壽命。

周口風機Y8-24型鍋爐離心風機結構

       風機由葉輪、進風口、機殼、傳動部、整體托架等部分組成。

        （1）葉輪：Y10-21系列葉輪均用16Mn制造。Y10-21為12長葉片和平共處短葉片，共24個葉片組成，均為前彎葉片，焊接于弧錐形前盤與平板后盤中間，經靜動平衡校正和超盍試驗，運轉平穩可靠。

        （2）機殼：用鋼板焊接成蝸形整體，№9風機“左”、“右”旋通用。

        （3）進風口：進風口為斂散式整體結構，用螺栓因定于機殼入口一側。

        （4）傳動組：由主軸、軸承箱、皮帶輪、聯軸器等組成。一軸由優質鋼制成，采用滾動軸承，水冷整體軸承箱，因此，順加裝輸水管。耗水量隨環境溫度不同而異，一般按0.5～1m³/h考慮軸承箱裝有溫度計和油位批示器，潤滑油采用30#機油，加油量按油位標志要求實施。

        （5）調節門：調節門是引風機的附件，用以調節風機流量，№5為蝶板形，№6.3～9為花瓣形葉片，軸向安裝于進風口前。由于采用了外部傳動結構，轉動靈活方便。調節范圍由0°（全開）到90°（全閉）。調節門的扳把位置從進風口方向看在右側，對“右”旋風機，扳把從下往上扒是由全閉到全開方向，對“左”旋風機扳把從上往下拉是由全閉到全開方向，為使調節門各部正常工作，必須搞好潤滑，潤滑脂用二硫化鉬高溫（260°C）潤滑脂，負機在高溫時仍能保證潤滑作用。

周口風機Y8-24型鍋爐離心風機特點

        （1）噪聲低，在運行工況內確保小于85分貝。

        （2）由于不可能用一個系列，故采用多個專用系列去適應用戶不同的需要。

        （3）引風機使用范圍內的加權平均效率高。

        （4）對于不同噸位引風機均同時配備了D式（直聯）與C式（皮帶）傳動兩種，D式傳動的機號稍大，轉速低（n=1450r/min)有更佳的耐磨性，C式傳動機號稍小，轉速稍高（n=1750～2100r/min),但均以最小線速度達到所需壓力，以得降噪與耐磨。

        （5）采用兩相流動的一些分析結果，從流產形式上考慮了耐磨。

        （6）說明書的編寫，為便于用戶選型，同時標明配用噸位與對應風機系列、型號。運轉平穩、可靠、葉輪經靜、動平衡，并有整體結構和分體結構兩種型式，整機平衡，總之，用戶可以從該群體中選項到不同要求的各種風機。

周口風機Y8-24型鍋爐離心風機型式

        （1）引風機制成單吸入，機號有NO.5、6.38、9四種。

        （2）風機的出口位置以機殼的出風口角度表示，“左”“右”均可制成0°、45°、90°、135°、180°、225°六種角度。如您需要其它角度和機號，請?jiān)谟嗀洉r(shí)向我們提出。

        （3）引風機可制成右旋或左旋兩種。從電機一端正視風機，葉輪順時針旋轉者稱右旋風機，以“右”表示；反之稱左旋風機，以“左”表示。
